Système d’intercommunication

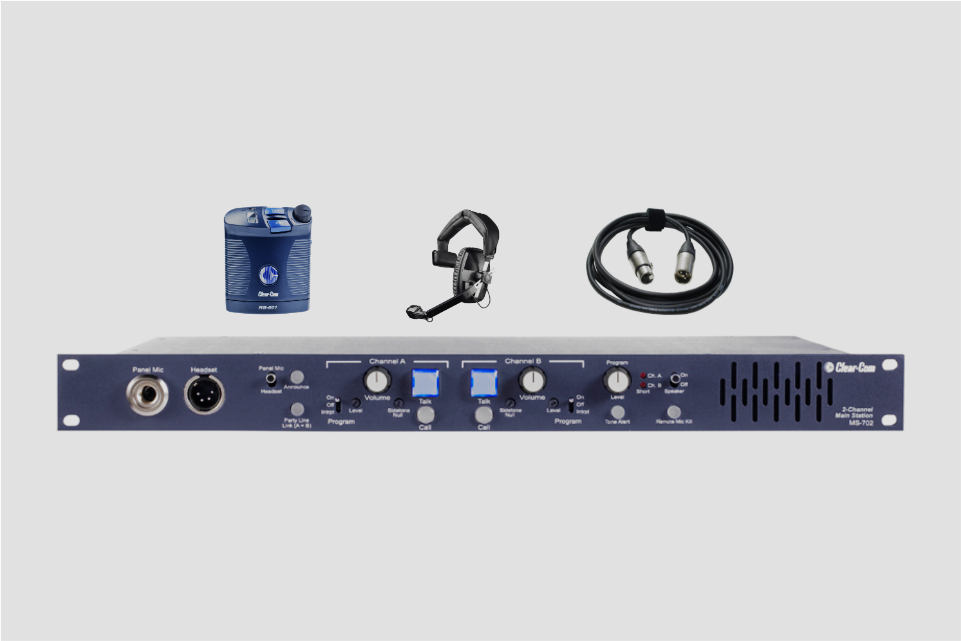

Le système ClearCom MS-702 / RS-601 est une intercommunication filaire de type partyline : plusieurs opérateurs partagent une ligne commune, parlent et s’écoutent simultanément. La MS-702 sert de station principale et alimente les lignes. Les RS-601 sont des boîtiers ceinture pour les opérateurs. Le Beyerdynamic DT 108 fournit à chaque utilisateur un casque mono fermé et un microphone dynamique.

Cette association est adaptée aux régies, théâtres, tournages et événements où les opérateurs doivent rester en contact sans dépendre d’une liaison radio.

Le rôle de chaque élément

Clear-Com MS-702 : la station principale

La MS-702 est une station principale deux canaux au format rack 1U. Elle permet à un opérateur de communiquer sur le canal A, le canal B ou les deux, et de régler séparément leur niveau d’écoute. Elle dispose aussi d’un haut-parleur intégré, d’une signalisation d’appel visuelle et sonore, d’une entrée de programme audio et d’une fonction d’annonce Stage Announce. Elle alimente les postes distants connectés à ses lignes partyline et protège chaque canal contre les courts-circuits et certaines surcharges.

Clear-Com RS-601 : le boîtier ceinture

Le RS-601 est un boîtier mono-canal doté de connecteurs XLR 3 broches pour la ligne intercom et le repiquage vers un autre boîtier. Il comporte un réglage du volume reçu, un bouton TALK pour parler, un bouton CALL pour envoyer un appel et un réglage de sidetone (le niveau auquel l’utilisateur entend sa propre voix dans le casque). La touche TALK fonctionne en mode momentané. Selon sa programmation, elle peut également être verrouillée en position active par une ou plusieurs pressions rapides.

Le RS-601 est un modèle mono-canal, mais son câblage permet de le faire fonctionner dans certaines configurations à deux canaux en transmettant le canal A tout en utilisant le canal B. Pour une installation simple avec des RS-601, chaque opérateur rejoint généralement une seule ligne Clear-Com. Le canal retenu dépend du câblage de la MS-702 et de l’installation.

Beyerdynamic DT 108 : casque mono avec microphone

Le DT 108 est un casque fermé à une oreillette, avec un microphone dynamique hypercardioïde. L’oreillette fermée aide à atténuer les bruits ambiants, tandis que la directivité du microphone privilégie la voix captée à proximité et limite une partie des sons venant de l’arrière.
